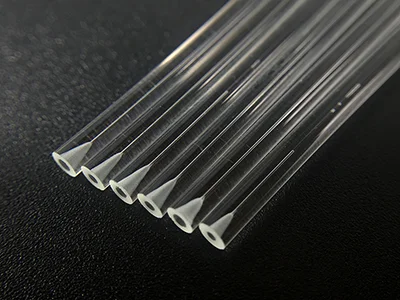

Кварцевые микрокапиллярные трубки и клинья – необходимые компоненты для газовой хроматографии, приборов высокоэффективного капиллярного электрофореза, высокоэффективного жидкостного хроматографа и микроструйной техники, применяемой в электронике, химической и оптической индустрии.
Кроме этого, кварцевые микрокапиллярные трубки могут быть использованы для оптоконнекторов, неразъёмных соединителей, систем кабельного телевидения, ПЛК, коммутаторов, коллиматоров оптического волокна, волоконно-оптических датчиков, волоконно-оптических систем передачи данных и других устройствах оптической передачи.
Основные свойства
Высокая размерная точность
Высокая полирующая способность
Высокий коэффициент пропускания УФ-лучей
Химическая стойкость
Стойкость к внешним воздействиям окружающей среды
Что производит компания ZCQ?

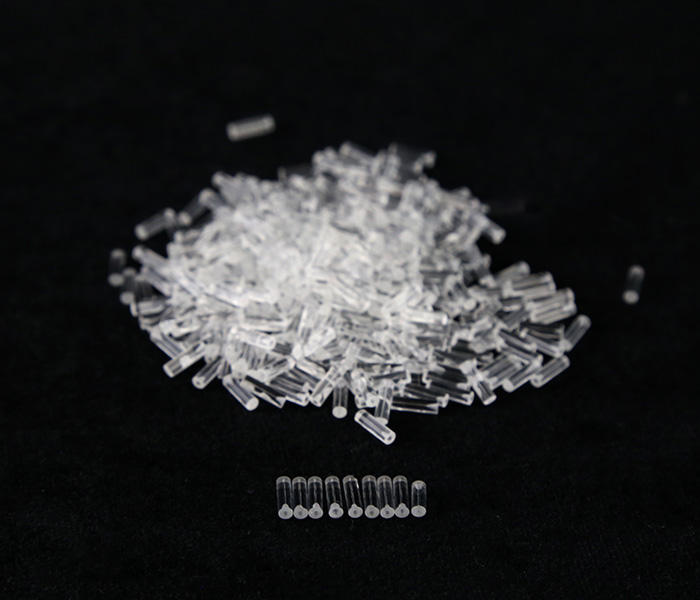

Компания ZCQ производит кварцевые микрокапиллярные трубки и клинья в различной спецификации
Основные технические характеристики:
Внешний диаметр: 0.5-8 мм
Внутренний диаметр: 0.09мм или на заказ
Длина: от 1мм и на заказ
Допуск по величине внутреннего и внешнего диаметра: 1.5%--3%мм
Материал:кварцевое стекло, плавленый кварц, боросиликатное стекло, непрозрачный кварц.
Классификация по области применения:

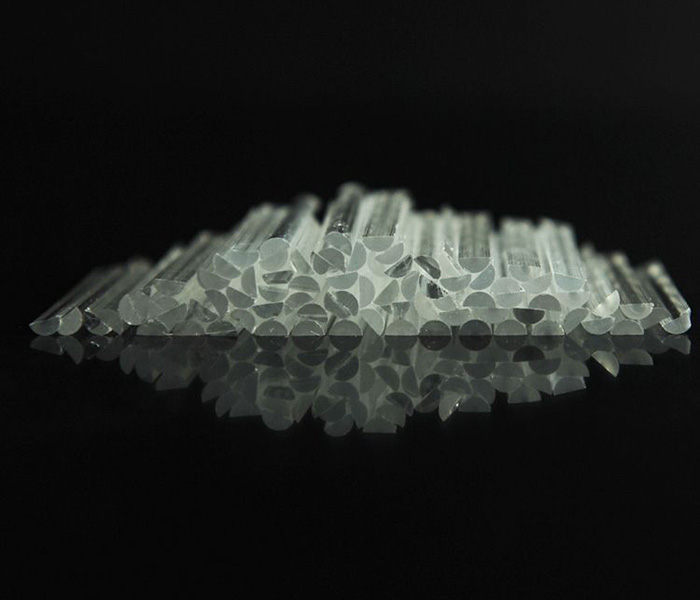

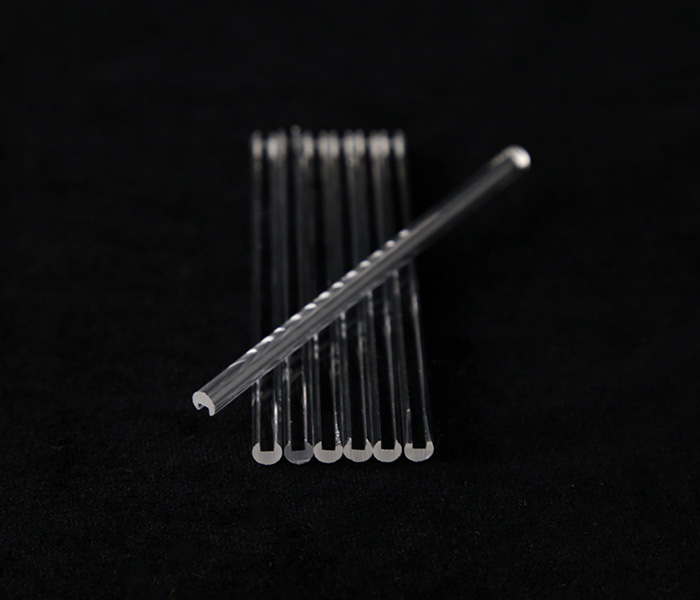

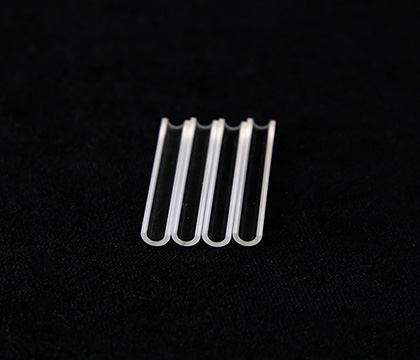

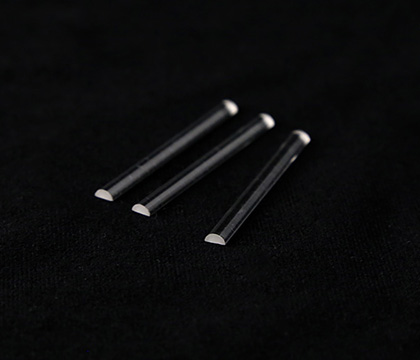

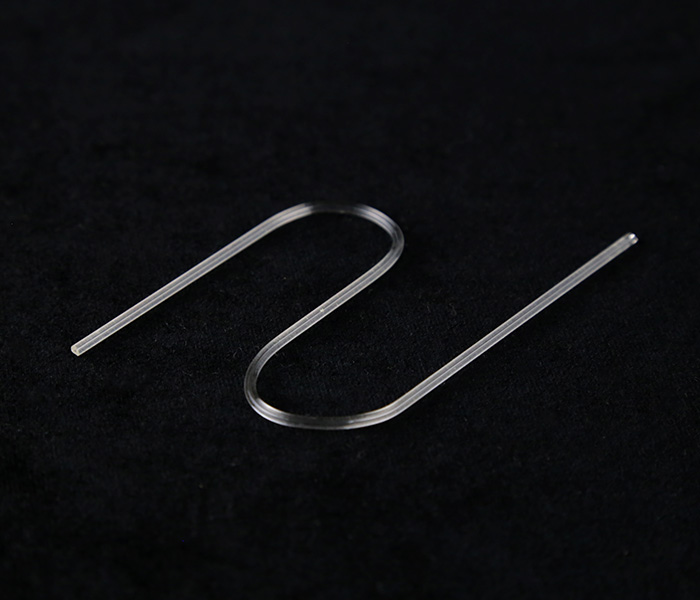

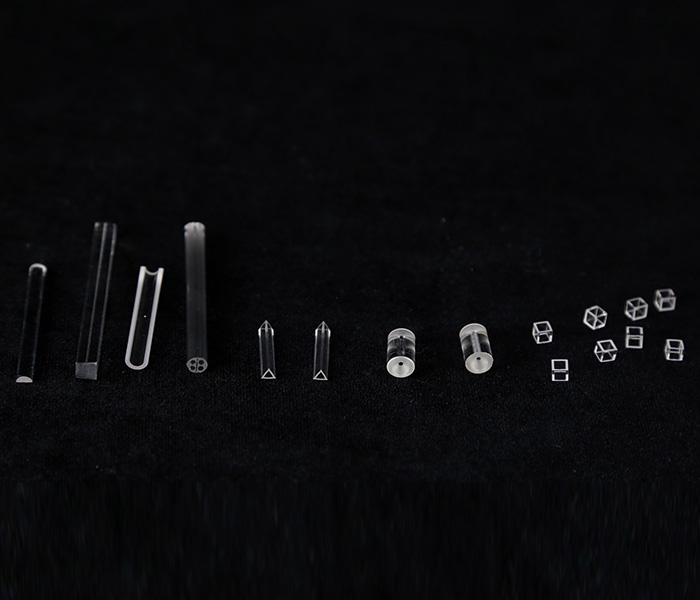

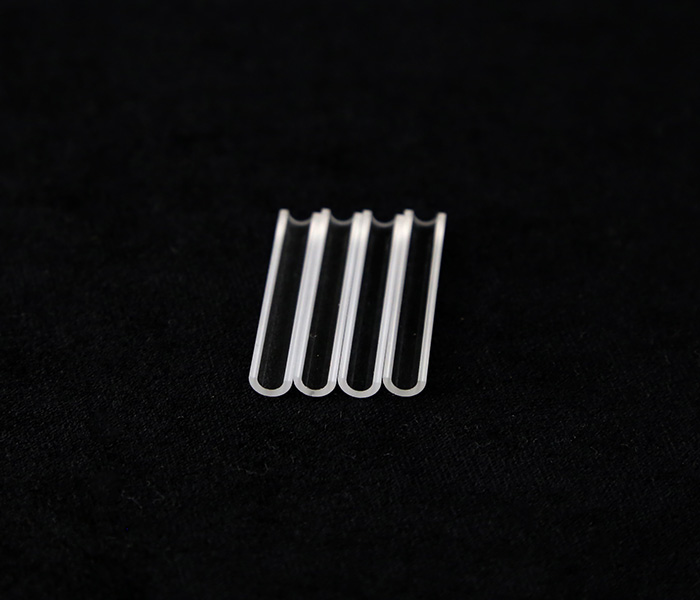

Стандартные кварцевые капиллярные трубки, сопловые микрокапиллярные трубки, кварцевые капиллярные трубки в форме D, в форме U, квадратные и т.д.

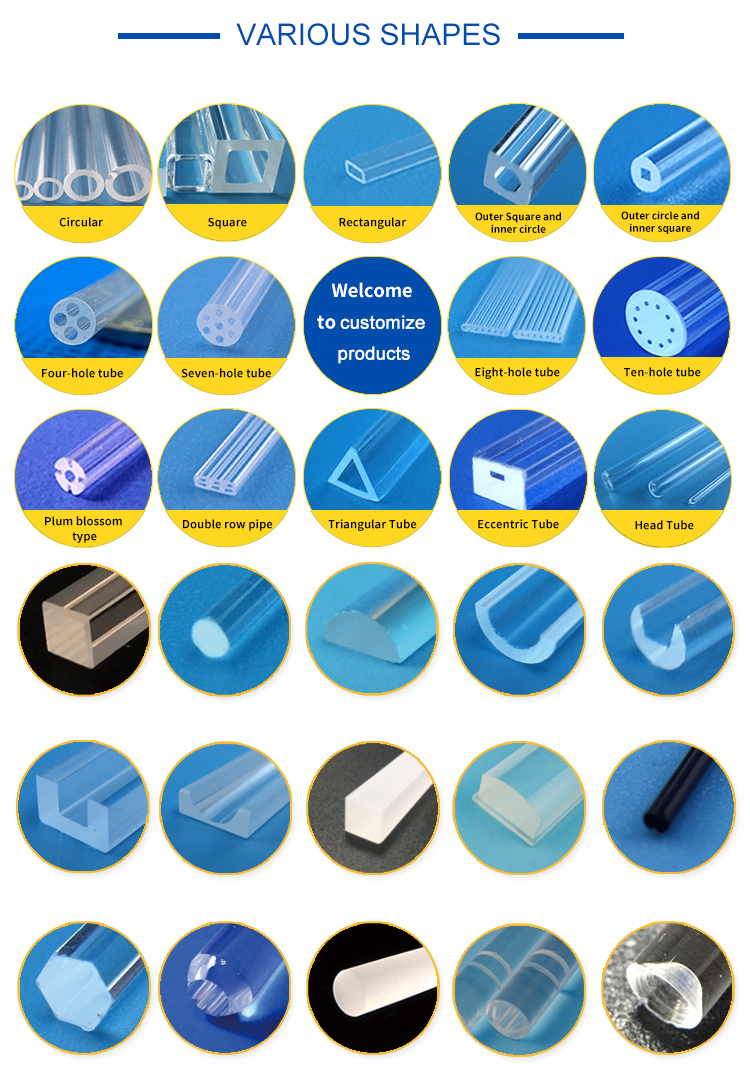

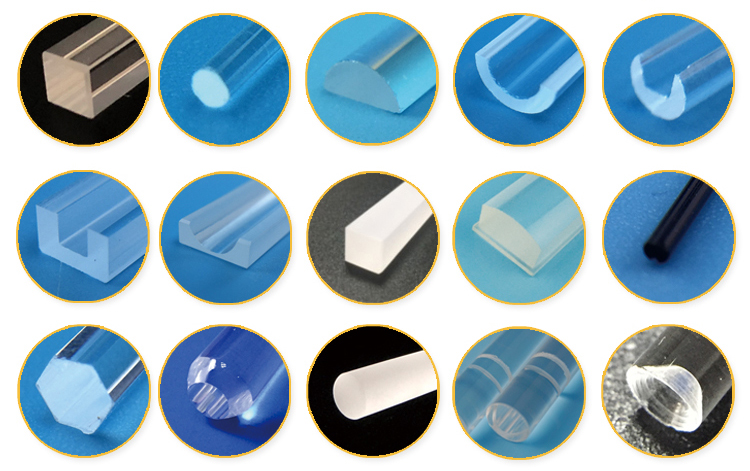

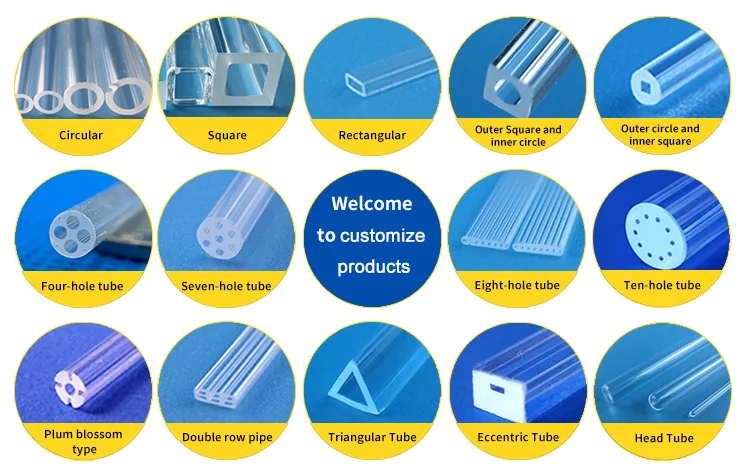

Классификация по форме:

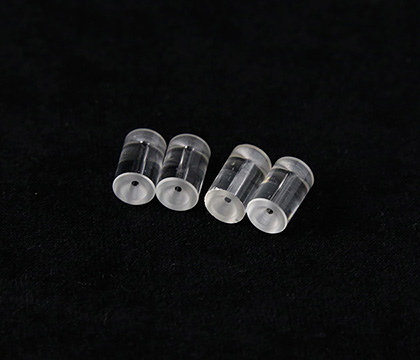

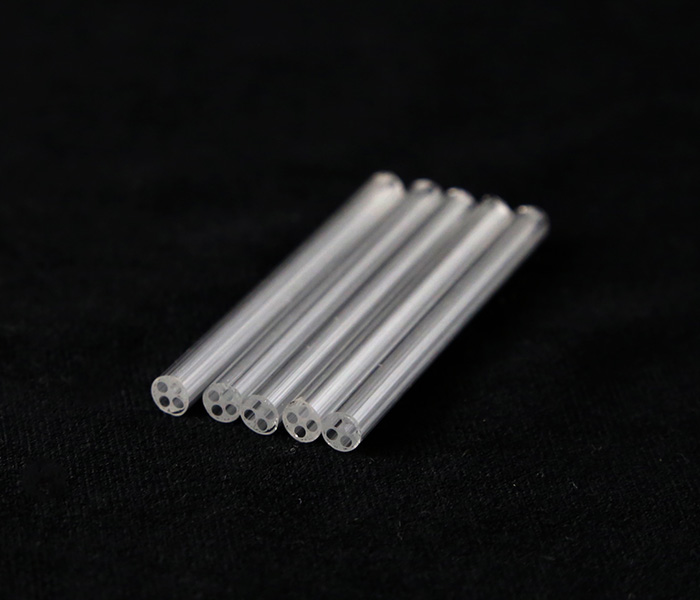

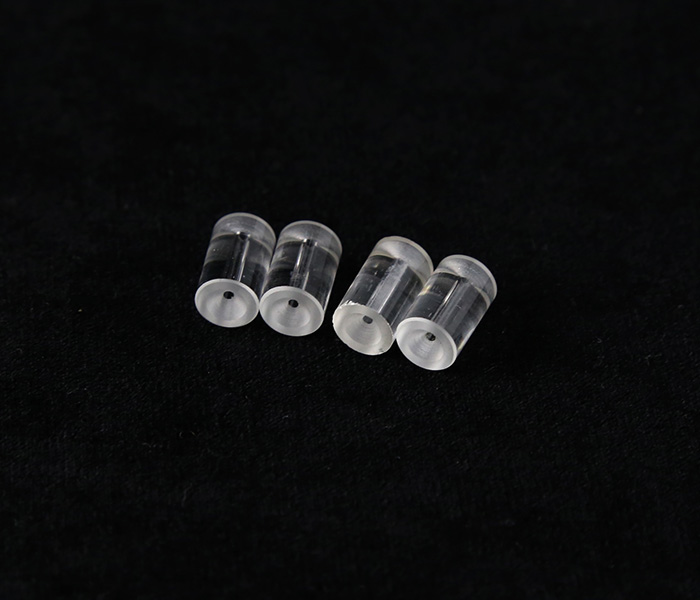

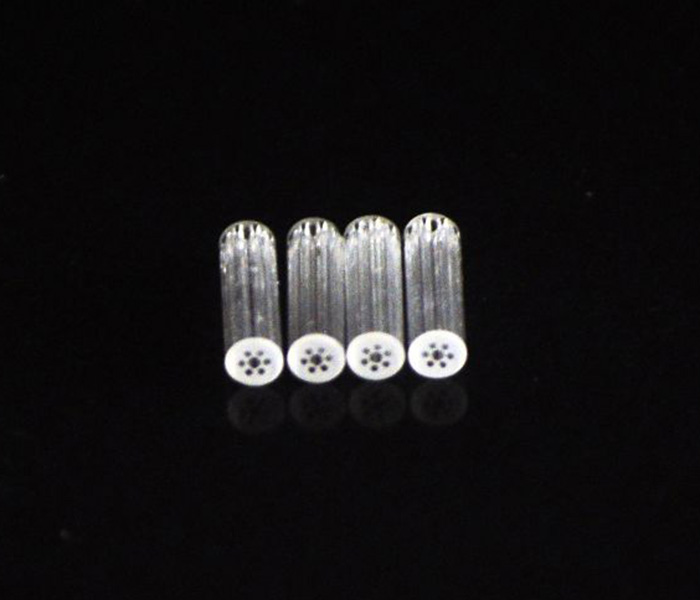

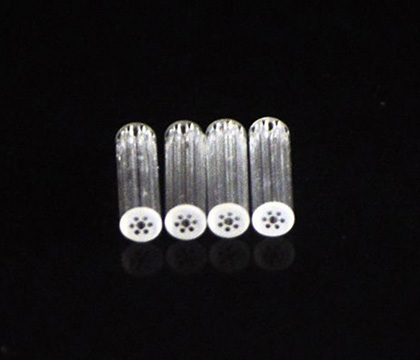

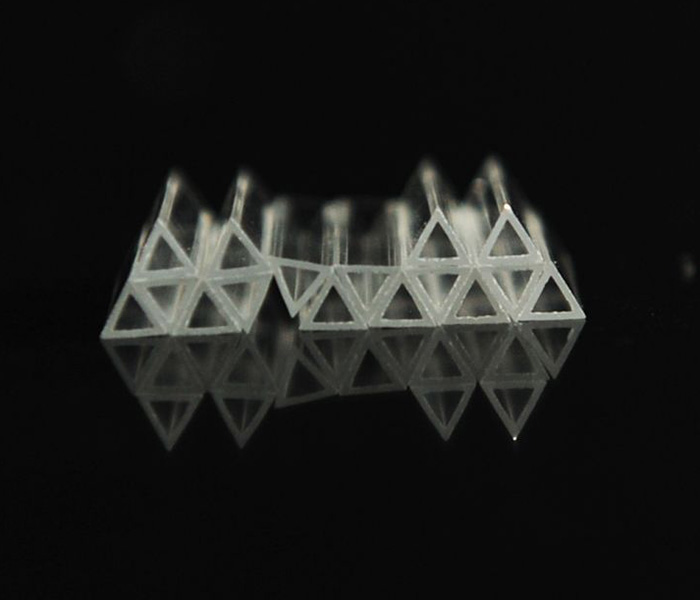

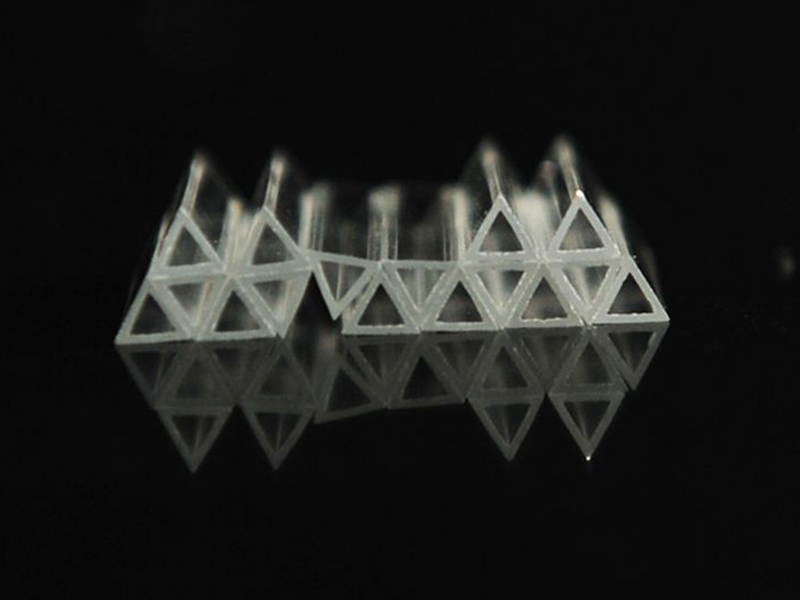

Стандартные капиллярные кварцевые трубки со сквозным отверстием, с конусным отверстием, D-формы, с круглым, квадратным отверстием, шестиугольной, овальной формы и другие.
Классификация по точности измерения:
Также мы производим капиллярные трубки и кварцевые клинья на заказ.

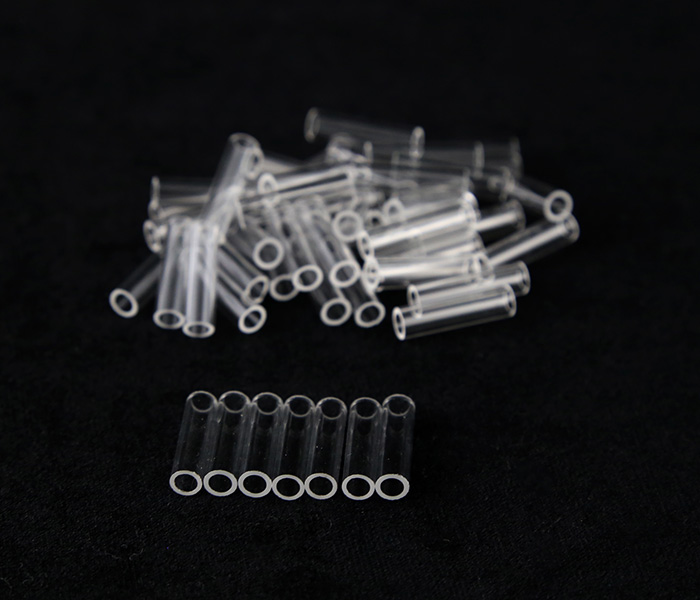

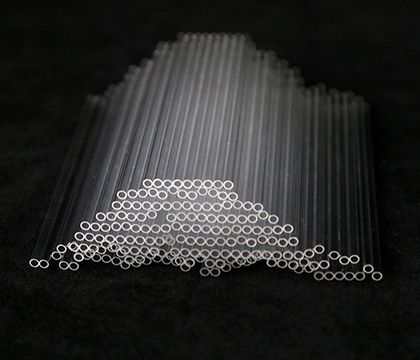

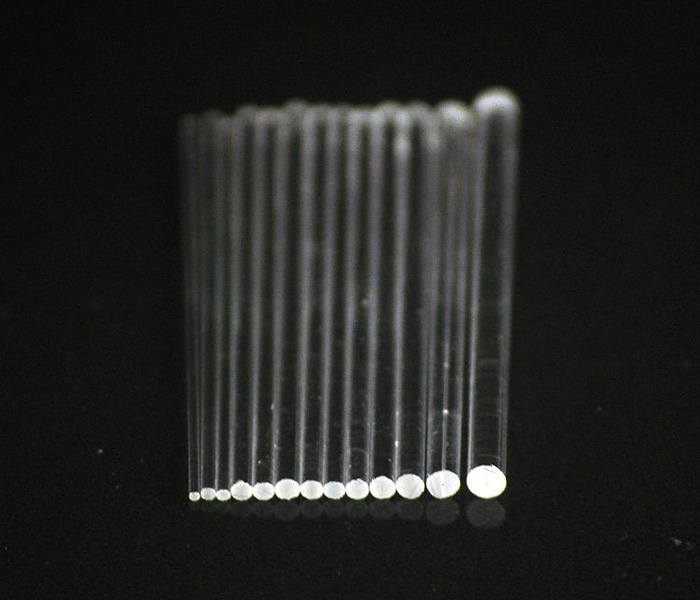

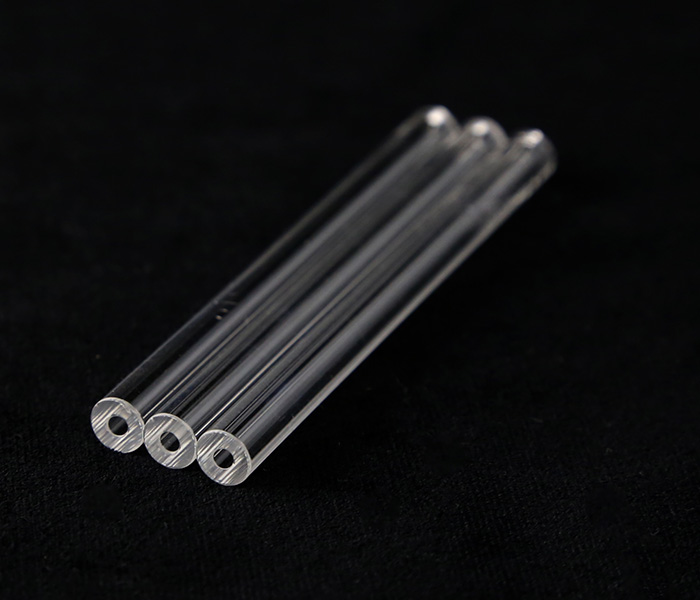

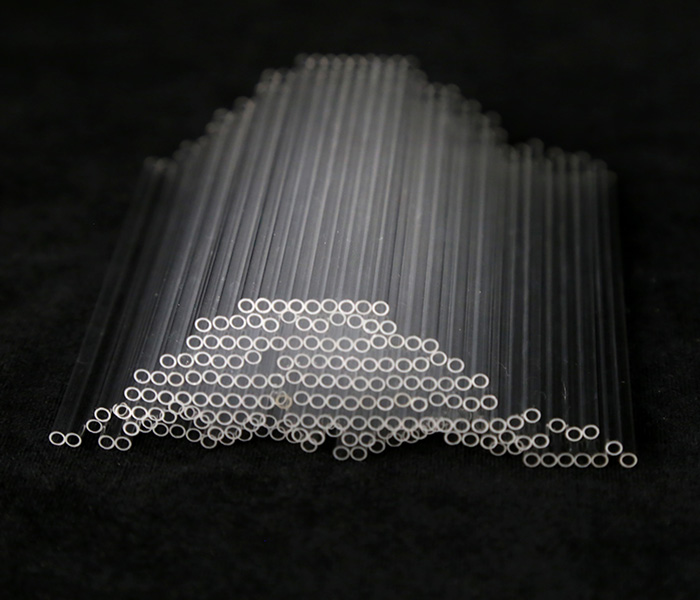

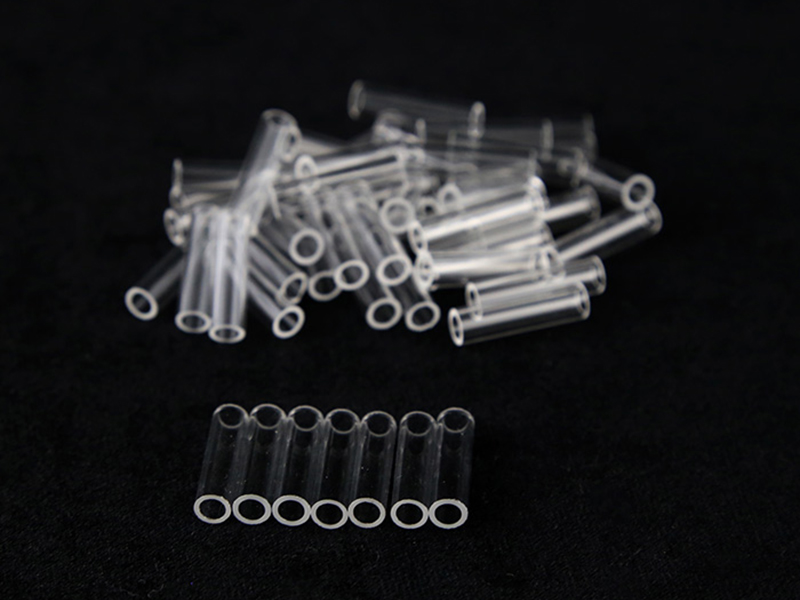

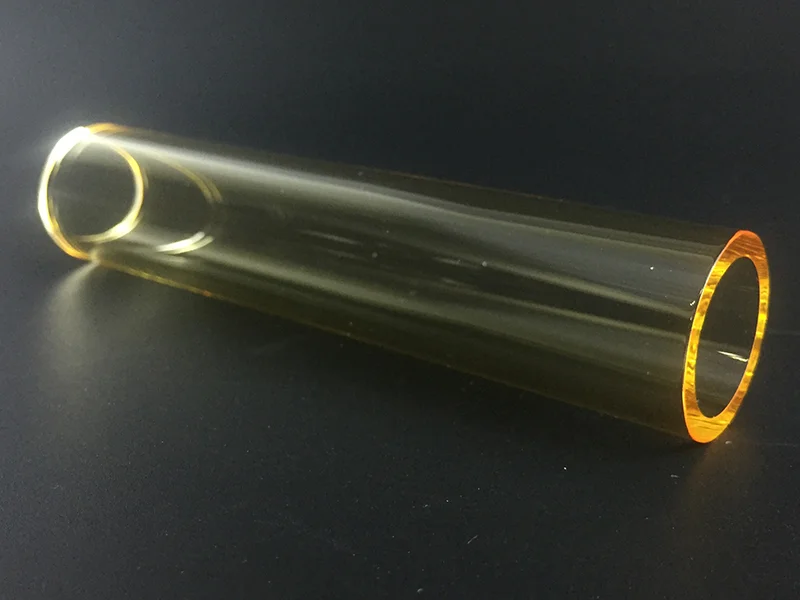

Капиллярные кварцевые трубки | |||
Внешний диаметр ( мм ) | Внутренний диаметр ( мм ) | Внешний диаметр ( мм ) | Внутренний диаметр ( мм ) |
Φ0.3 | Φ0.1 | Φ2.5 | Φ0.127 |
Φ0.5 | Φ0.3 | Φ2.78 | Φ1.81 |
Φ1 | Φ0.125 | Φ3 | Φ1.2 |
Φ1 | Φ0.31 | Φ3 | Φ2.2 |
Φ1 | Φ0.6 | Φ3 | Φ2.3 |
Φ1.25 | Φ0.125 | Φ3.4 | Φ1.8 |
Φ1.4 | Φ1.01 | Φ3.5 | Φ1.5-1.6 |
Φ1.5 | Φ0.8 | Φ3.5 | Φ2.5 |
Φ1.8 | Φ0.255 | Φ4.19 | Φ2.21 |
Φ1.8 | Φ0.6 | Φ4.2 | Φ2.95 |
Φ1.8 | Φ0.126 | Φ5 | Φ3.5 |
Φ1.8 | 0.127 | Φ5.4 | Φ4.25 |
Φ1.8 | Φ0.22 | Φ5.4 | Φ4.27 |
Φ1.8 | Φ0.7 | Φ5.5-5.7 | Φ2.5-2.7 |
Φ2.2 | 0.3*0.3 | Φ5 | Φ1 |

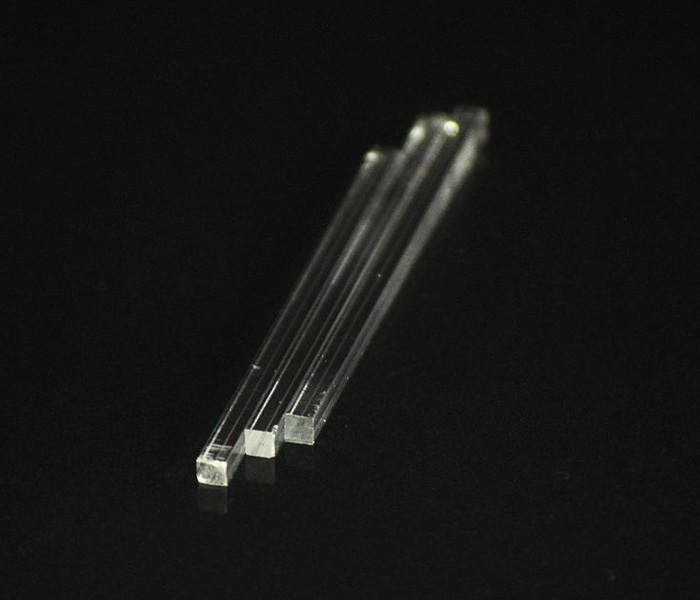

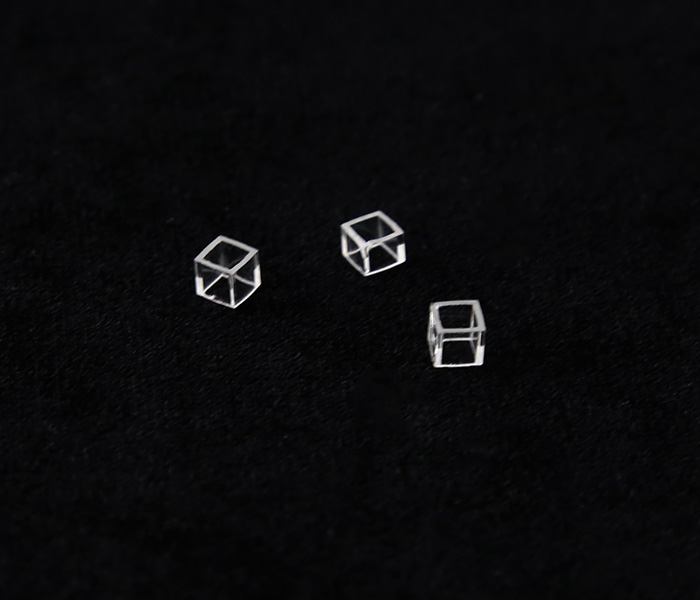

Квадратные кварцевые клинья |
Д × Ш ( мм ) |
0.09×0.09 мм |
0.6×0.6 мм |
0.9×0.9 мм |

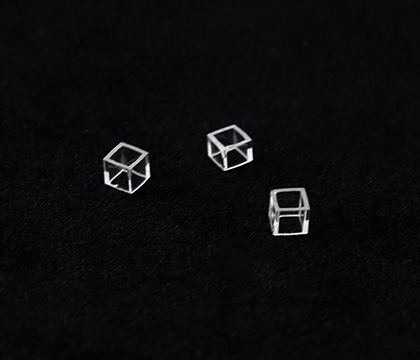

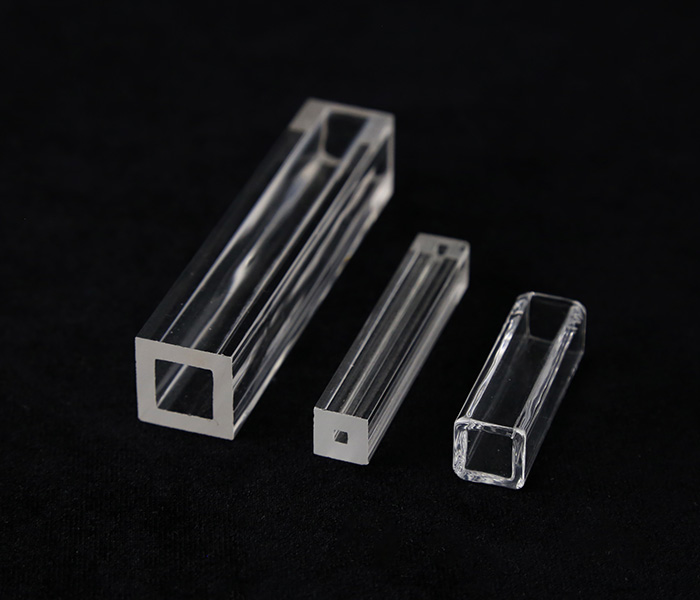

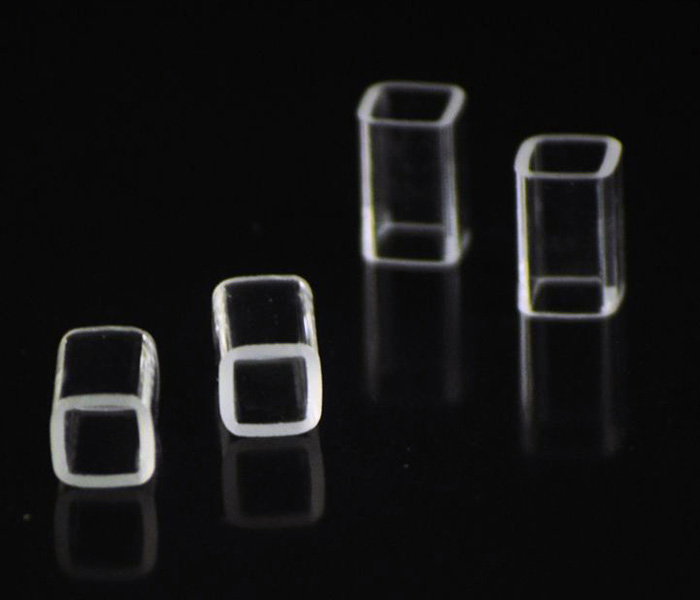

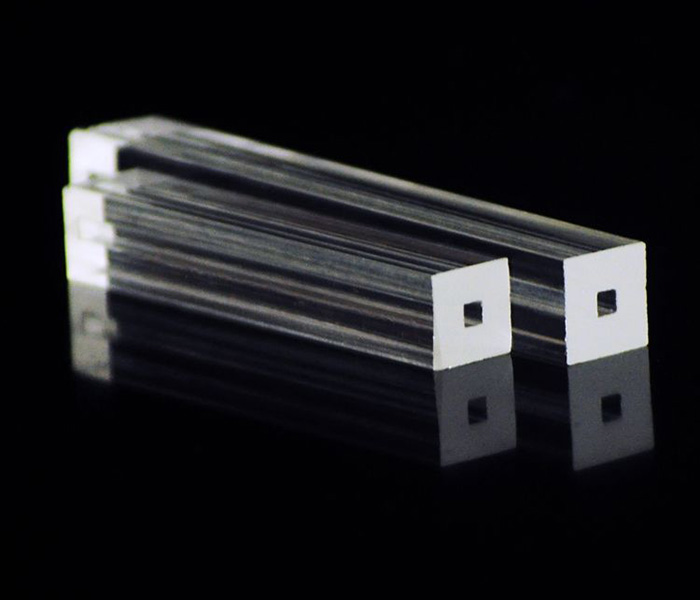

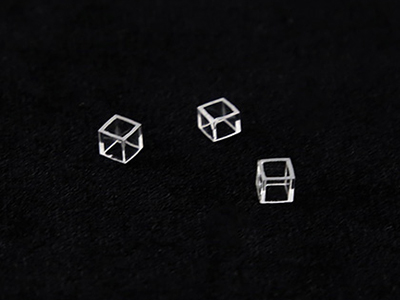

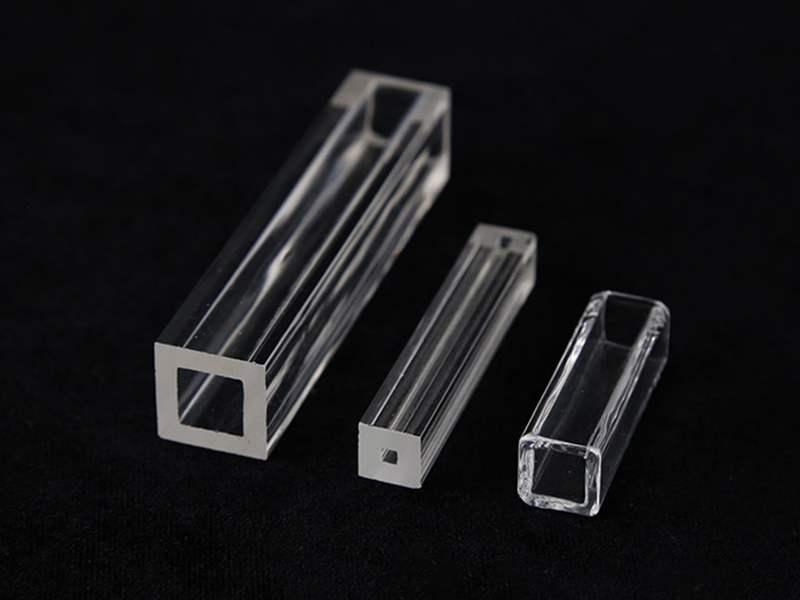

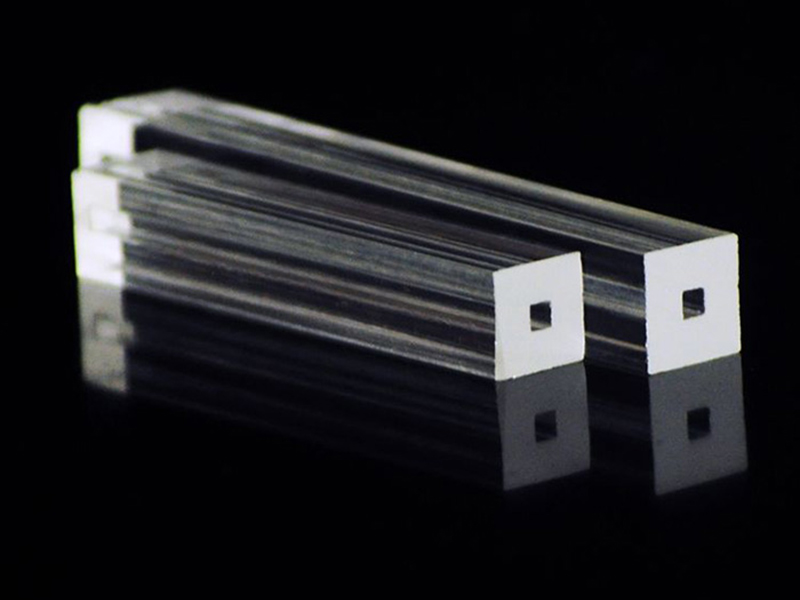

Квадратные кварцевые трубки | |
Наружний диаметр Д × Ш ( мм ) | Внутренний диаметр Д × Ш ( мм ) |
0.9×0.9 | 0.7×0.7 |
1.2×1.2 | 1×1 |
1.4×1.4 | 1×1 |
2.2×2.2 | 0.3×0.3 |
2.5×2.5 | Φ0.125 ( Эксцентричные трубки ) |
2.5×2.5 | Φ0.25 ( Эксцентричные трубки ) |

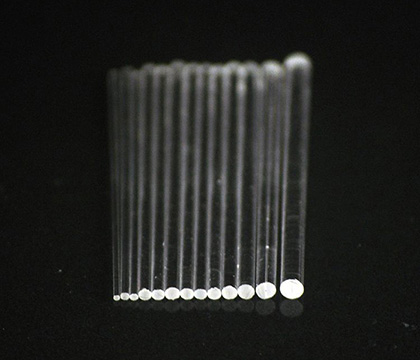

Капиллярные кварцевые клинья |
Наружний диаметр ( мм ) |
Φ0.4 |
Φ1 |
Φ1.6 |
Φ1.8 |
Φ2.8 |
Φ5 |
ZCQ Сильные очки
Наша компания имеет серификацию системы качества ISO 9001: 2008 и сертификацию RoHS (ограничение содержание вредных веществ).
Кроме кварцевого материала мы также производим боросиликатное стекло.

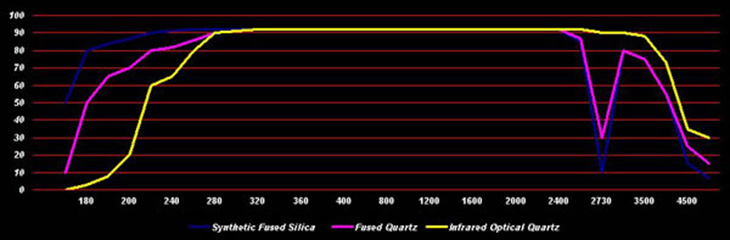

Пропускание кварца:
Мы будем рады увидеть Вас в числе наших клиентов!
