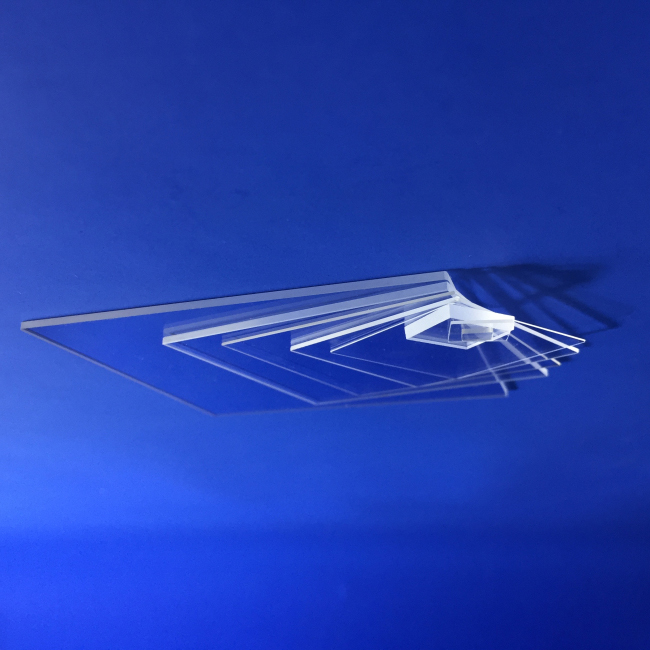

Синтетическое кварцевое стекло, серия JC-Z

Высокочистое синтетическое кварцевое стекло имеет такие характеристики, как отличное пропускание ультрафиолетовых лучей, оптическая однородность и отсутствие пузырьков. Размеры кварцевого стекла могут быть выполнены на заказ.

Кварцевое стекло серии JC-Z подходит для изготовления окон, линз, призм, стеклянных подложек и много другого. Пожалуйста, свяжитесь с нами для получения более подробной консультации!

Тип Пузырьки и включения Оптическая однородность Содержание гидроксила Остаточная деформация Приложения
Пузырьковая степень на каждые 100 см3
DIN ISO 10110 Полоски Значение PV ppm
( мкг /г)		 нм/см
ZCQ-Z31 1/2х0,01;
без пузырей и включений>0,01 ( мм )		 -- < 5x10-5 ~1000 < 10 Промышленность и оптика малого диаметра
ZCQ-Z32 1/2х0,01;
без пузырей и включений>0,01 ( мм )		 Без полосок
в функциональном направлении		 < 2x10-5 ~1000 < 10 Передача, отражение, оптика
ZCQ-Z33 1/2х0,01;
без пузырей и включений>0,01 ( мм )		 Без полосок
в функциональном направлении		 < 3x10-6 ~1000 < 5 Ультрафиолет, вафельная подложка
ZCQ-Z34 1/2х0,01;
без пузырей и включений>0,01 ( мм )		 3D материал
Без полосок
во всех направлениях		 < 2x10-6 ~1000 < 5 Объективы, призмы, оптика, датчики поворота
ZCQ-Z35 1/2х0,01;
без пузырей и включений>0,01 ( мм )		 3D материал
Без полосок
во всех направлениях		 < 2x10-6 < 600 < 5 Полупроводники, мощные лазеры
Тип Пузыри и включения Оптическая однородность Содержание гидроксила Остаточная деформация Применение
Пузырьковая степень на каждые 100 см3
DIN ISO 10110 Полоски Значение PV ppm
( мкг /г)		 нм/см
ZCQ-Z31 1/2х0,01;
без пузырей и включений>0,01 ( мм )		 -- < 5x10-5 ~1000 < 10 Промышленная оптика малого диаметра
ZCQ-Z32 1/2х0,01;
без пузырей и включений>0,01 ( мм )		 Без полосок
в функциональном направлении		 < 2x10-5 ~1000 < 10 Передача, отражение и оптика
ZCQ-Z33 1/2х0,01;
без пузырей и включений>0,01 ( мм )		 Без полосок
в функциональном направлении		 < 3x10-6 ~1000 < 5 Ультрафиолет, вафельная подложка
ZCQ-Z34 1/2х0,01;
без пузырей и включений>0,01 ( мм )		 3D материал
Без полос
во всех направлениях		 < 2x10-6 ~1000 < 5 Объектив, призмы, оптические структуры, датчик поворота
ZCQ-Z35 1/2х0,01;
без пузырей и включений>0,01 ( мм )		 3D материал
Без полос
во всех направлениях		 < 2x10-6 < 600 < 5 Передовые полупроводники, мощные лазеры
Механические свойства
Механические данные ZCQ-Z32~34
Плотность (г/см3) 2.201
Модуль упругости (МПа) 7,25x104
Коэффициент Пуассона 0,17
Прочность на сжатие (МПа) 1150
Прочность на растяжение (МПа) 50
Прочность на изгиб (МПа) 67
Твердость по шкале Мооса 5,5~6,5
Микротвердость 8000~9000
Дисперсия показателя преломления
Постоянная Аббе ZCQ-Z
Vd=(nd – 1)(nF – nC) 67.7±0.6
Константы дисперсии (Зельмейер)
B1 4,73115591x10-1
B2 6,31038719x10-1
B3 9,06404498x10-1
C1 1,29957170x10-2
C2 4,12809220x10-3
C3 9,87685322x10-1
Электрические свойства
Диэлектрическая проницаемость (ε) 0-106 Гц 3x1010 Гц
3,7 3,81
Диэлектрическая прочность в кВ/см 20°С 500°С
250-400 40-50
Угол диэлектрических потерь (tg δ) 1 кГц 1 МГц-109 Гц 3x1010 Гц
< 5x10-4 < 1x10-4 < 4x10-4
Удельное сопротивление в Ом·см 20°С 100°С 400°С
1x1018 1x1016 1x1010
Удельное сопротивление в Ом·см 800°С 1000°С 1200°С
6,3x106 1x106 1,3x105

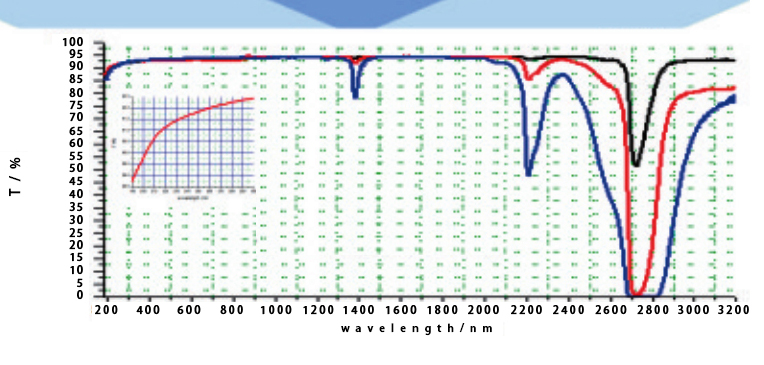

Кривая пропускания синтетического плавленого кварца (черный ZCQ-Z35 Толщина: 1 мм; красный ZCQ-Z35 Толщина: 10 мм; синий ZCQ-Z34 Толщина: 10 мм)

Синтетическое кварцевое стекло, серия JC-Z
Химический состав высокочистого кварца
Элемент Al Fe Ca Mg Ti Ni Mn Cu Li Na K Co B Общ
ppm ~0.3 ~0.01 ~0.02 ~0.01 ~0.01 ~0.01 ~0.07 ~0.01 ~0.10 ~0.30 ~0.03 ~0.02 ~0.10 ~1.00
Оптическая постоянная
22C
Nc Nd Nf N351 N1053
1.45659 1.45871 1.46340 1.47932 1.45328
Vd=67.8091716
Индекс преломления
Длина волны Показатель преломления Длина волны Показатель преломления Длина волны Показатель преломления Длина волны Показатель преломления
0,170 1,615 0,590 1,459 1.200 1,448 2.400 1,432
0,185 1,575 0,656 1,457 1.300 1,447 2.500 1.430
0,200 1.550 0,700 1,456 1.400 1,448 2.600 1,428
0,214 1,534 0,766 1,541 1.500 1,445 2.700 1,426
0,254 1,505 0,800 1,454 1.600 1,444 2.800 1,424
0,280 1,494 0,863 1,452 1.700 1,442 2.900 1,422
0,312 1,487 0,900 1,452 1.800 1,441 3.000 1.420
0,365 1,475 0,950 1,452 1.900 1.440 3.100 1,417
0,405 1.470 1.000 1,451 2.000 1,438 3.200 1,415
0,434 1,467 1.050 1.450 2.100 1,437 3.300 1,412
0,486 1,465 1.100 1,449 2.200 1,435 3.400 1.410
0,546 1.460 1.150 1,449 2.300 1,434 3.500 1.406

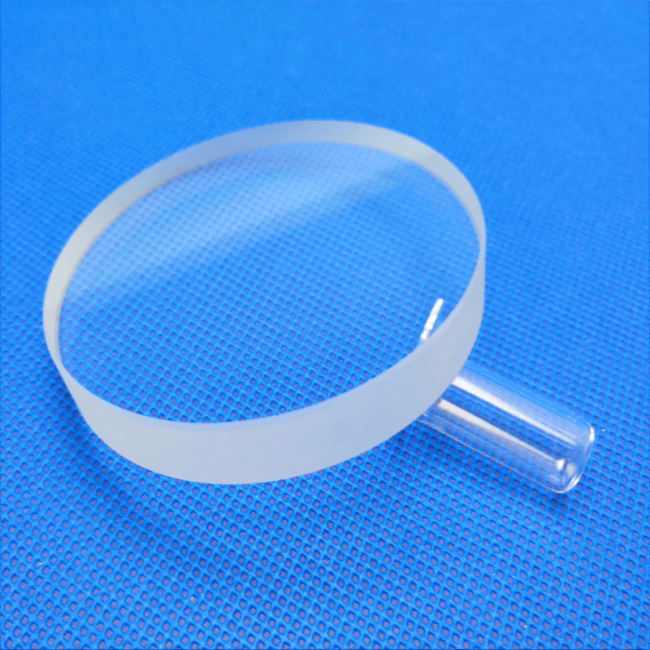

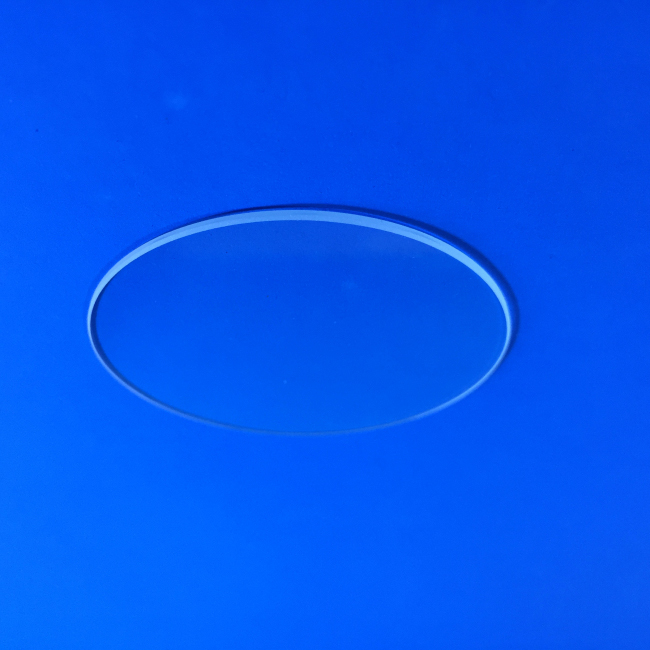

Продукция из кварца
Высокочистый синтетический плавленый кварц доступен в 4 вариантах
