Синтетическое кварцевое стекло, серия ZCQ-H

Синтетическое кварцевое стекло имеет такие характеристики, как отличное пропускание ультрафиолетовых лучей, оптическая однородность и отсутствие пузырьков. Размеры кварцевого стекла могут быть выполнены на заказ.

Синтетическое кварцевое стекло серии ZCQ-H подходит для изготовления линз, призм, окон, подложек и различных структурных компонентов в различных областях инфракрасной оптики и интенсивных лазеров. Пожалуйста, свяжитесь с нами для подробной консультации!

Тип Пузыри и включения Оптическая однородность Содержание гидроксила Остаточная деформация Применение
Пузырьковая степень
на каждые 100 см3
DIN ISO 10110 Полоски Значение PV ppm (мкг /г) нм/см
ZCQ-H32 1/6x0,3 Без полосок в функциональном направлении -- ~20 < 10 ИК-приложения, оптическое смотровое окно
ZCQ-H33 1/2х0,01;
без пузырей и включений>0,01 ( мм )		 Без полосок в функциональном направлении < 5x10-6 ~5 < 5 Полный спектр пропускания, маятниковый язычок с улучшенной стабильностью
ZCQ-H34 1/2х0,01;
без пузырей и включений>0,01 ( мм )		 Без полосок
в функциональном направлении		 < 2x10-6 ~1 < 5 Мощное лазерное окно, линзы, зеркала
ZCQ-H35 1/2х0,01;
без пузырей и включений>0,01 ( мм )		 3D
материал без полос
во всех направлениях		 < 2x10-6 ~1 < 5 Полусферический гироскоп, призмы, высокоточные элементы, покрытия
Класс материала Пузыри и включения Однородность OH-контент Остаточная деформация Применение
Пузырьковая степень
на каждые 100 см3
DIN ISO 10110 Полоски Значение PV ppm
( мкг /г)		 нм/см
ZCQ-H32 1/6x0,3 Полоски
в функциональном направлении		 -- ~20 < 10 ИК-приложения, оптическое смотровое окно
ZCQ-H33 1/2х0,01;
без пузырей и включений>0,01 мм		 Без полосок
в функциональном направлении		 < 5x10-6 ~5 < 5 Пропускание полного спектра, маятниковый язычок с улучшенной стабильностью
ZCQ-H34 1/2х0,01;
без пузырей и включений>0,01 мм		 Без полосок в функциональном направлении < 2x10-6 ~1 < 5 Мощные лазерные окна, линзы, отражающие зеркала
ZCQ-H35 1/2х0,01;
без пузырей и включений>0,01 мм		 3D материал
без полос
во всех направлениях		 < 2x10-6 ~1 < 5 Полусферические гироскопы, призмы, высокоточные элементы, покрытия
Механические свойства
Механические данные ZCQ-H32 ZCQ-H34
Плотность (г/см3) 2.203 2.201
Модуль упругости (МПа) 7,25x104 7,25x104
Коэффициент Пуассона 0,17 0,17
Прочность на сжатие (МПа) 1150 1150
Прочность на растяжение (МПа) 50 50
Прочность на изгиб (МПа) 67 67
Твердость по шкале Мооса 5,5~6,5 5,5~6,5
Микротвердость 8000~9000 8000~9000
Электрические свойства
Диэлектрическая проницаемость (ε) 0-106 Гц 3x1010 Гц
3,7 3,81
Диэлектрическая прочность в кВ/см 20°С 500°С
250-400 40-50
Угол диэлектрических потерь (tg δ) 1 кГц 1 МГц-109 Гц 3x1010 Гц
< 5x10-4 < 1x10-4 < 4x10-4
Удельное сопротивление в Ом·см 20°С 100°С 400°С
1x1018 1x1016 1x1010
Удельное сопротивление в Ом·см 800°С 1000°С 1200°С
6,3x106 1x106 1,3x105

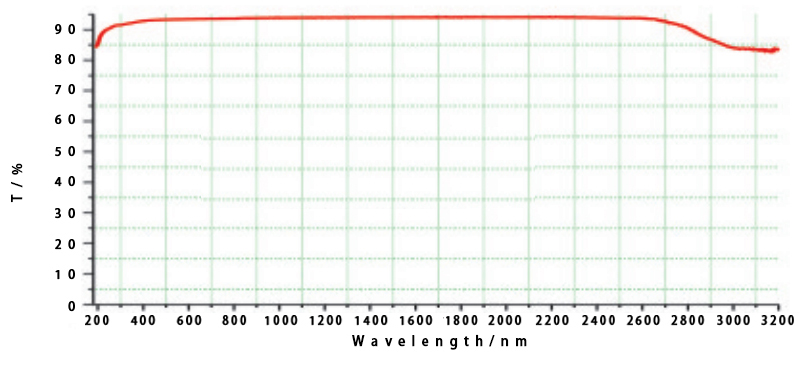

Кривая пропускания (ZCQ-H34 T: 10мм)

Синтетическое кварцевое стекло, серия ZCQ-H
Химический состав
Элемент Al Fe Ca Mg Ti Ni Mn Cu Li Na K Co B Общ
ppm ~0.2 ~0.09 ~0.08 ~0.01 ~0.02 ~0.01 ~0.01 ~0.01 ~0.01 ~0.09 ~0.05 ~0.01 ~0.01 ~0.60
